La experiencia nos dice que es común que este tipo de aparatos, al igual que los secadores de pelos, se corte el cable debido a que se enreda mucho por el gran movimiento que se necesita para su uso.
Comencemos el análisis:
Los síntomas del aparato que nos ayudara en su reparación son los siguientes:
Las placas no calientan.
El LED de encendido esta funcionando. Por lo que descartamos que la avería sea un corte en el cable.
Esta es la plancha a reparar.
Vemos que el LED de encendido esta funcionando, por lo que el problema no esta en el cable como ya mencionamos anteriormente.
Comprobamos con mucho cuidado que después de un rato enchufado las placas siguen frías, aunque deberían calentarse rápidamente una vez encendida.
Para desarmar la plancha, debemos empezar por quitar su eje basculante. Quitaremos el tapón que protege el tornillo del eje.

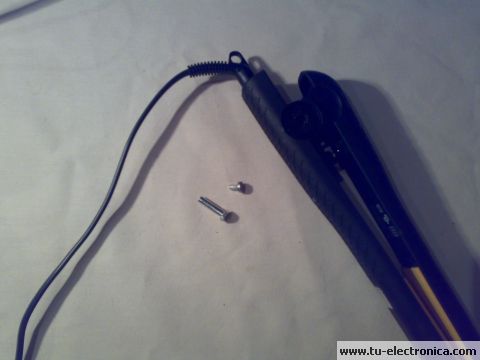

Quitaremos el tornillo que hace de tope al eje y extraeremos este ultimo.

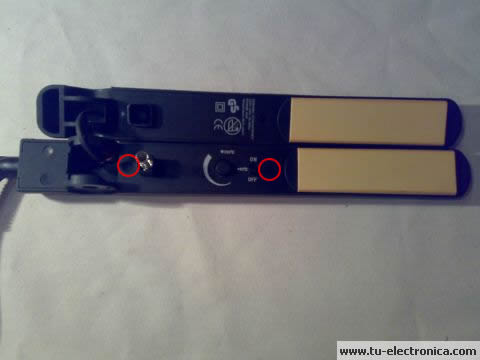

Ya tendremos acceso a los tornillos ocultos tras los tapones de plásticos. Quitaremos solo los indicados en la fotografía. Para ello, utilizaremos un destornillador muy fino.

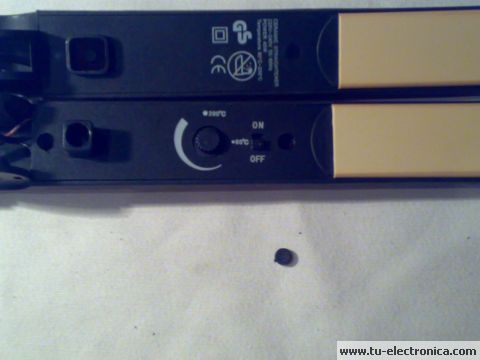

Ya tendremos acceso a los tronillos.

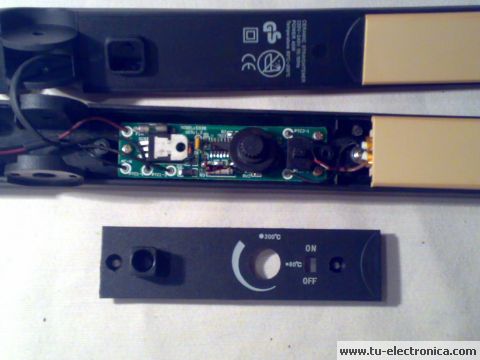

Quitaremos la tapa que cubre la circuiteria.
A simple vista no vemos avería alguna (Partes quemadas, piezas rotas, etc.), pero vemos que el circuito tiene un fusible. Lo primero que haremos es comprobarlo.
El fusible tiene continuidad, es decir, conduce, por lo que esta en perfecto estado.
Lo siguiente es comprobar piezas que soporten grandes potencias que son las que mas sufren, por lo general, piezas de mayor tamaño.

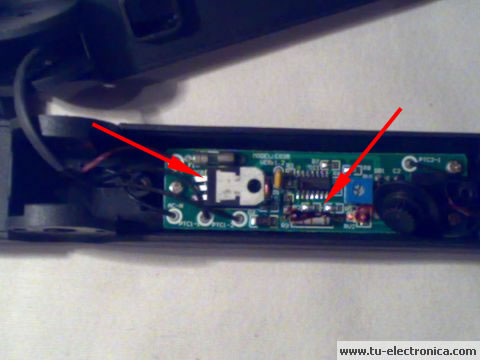

Observamos a la izquierda un componente con la numeración BTA12 y su ficha de características nos dice que es un triac. A la derecha tenemos un resistencia de potencia y sus franjas de colores impresos en su cuerpo indican que es de 33 KΩ, con el polímetro comprobamos que esta en perfecto estado. Nos centraremos ahora en el triac.

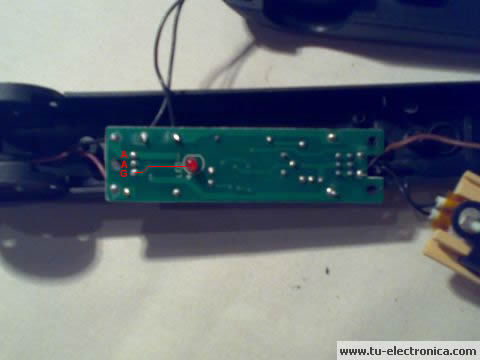

Desmontamos el circuito impreso para poder ver el conexionado del triac.
Gracias a la ficha técnica del BTA12 podemos identificar sus terminales, y vemos que el gatillo (G) es disparado a través del diodo LED, es decir, si el diodo LED esta funcionando el Triac debe dispararse y conmutar la resistencia de las placas, pero no lo hace. Con esta facilidad hemos encontrado la avería.
Si alguno no sabe como funciona un Triac lo explicaremos a grandes rasgos: en un semiconductor formado por 3 terminales gatillo (G) y dos ánodo (A). Cuando a G se le aplica una tensión continua permite el paso de una tensión alterna entre los terminales A.

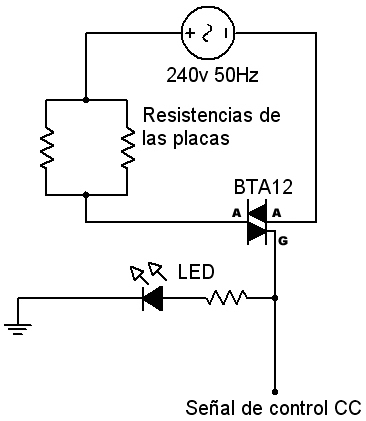

Este es el esquema general de la plancha:
Tendremos que sustituir el BTA12 por otro nuevo para que funcione nuestra plancha, cuesta alrededor de 0,90€ y lo pueden encontrar en cualquier tienda de electrónica, es un componente muy común.
Autor: FjRamirez
